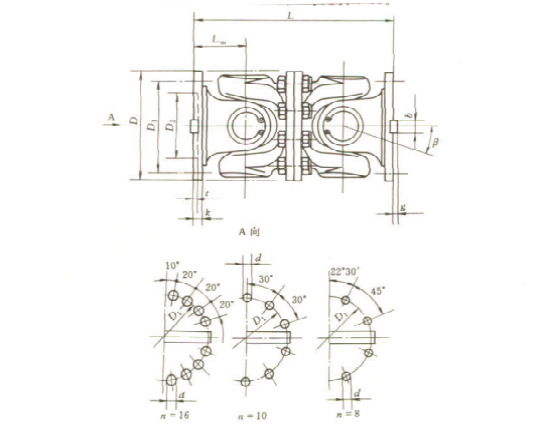

SWC   WD 型无伸缩短式万向联轴器基本参数和主要尺寸 / mm
型  号					回转 直径 D		公称    转矩           Tn      kN·m			疲劳 转矩 Tf kN·m	轴线 折角 ≤β (º)			L		D1 (js11)		D2     (H7)		Lm			n-d		k		t		b (h9)	g			转动 惯量 I kg·m2				质量 m kg
SWC180WD					180		12.5			6.3	25			440		155		105		110			8-17		17		5		—	—			0.145				52
SWC225WD					225		40			20	15			480		196		135		120			8-17		20		5		32	9			0.355				82
SWC250WD					250		63			31.5	15			560		218		150		140			8-19		25		6		40	12.5			0.831				127
SWC285WD					285		90			45	15			640		245		170		160			8-21		27		7		40	15			1.715				189
SWC315WD					315		125			63	15			720		280		185		180			10-23		32		8		40	15			.82				270
SWC350WD					350		180			90	15			776		310		210		194			10-23		35		8		50	16			4.791				370
SWC390WD					390		250			125	15			860		345		235		215			10-25		40		8		70	18			8.229				524
SWC440WD					440		355			180	15			1040		390		255		260			16-28		42		10		80	20			15.32				798
SWC490WD					490		500			250	15			1080		435		275		270			16-31		47		12		90	22.5			25.74				1055
SWC550WD					550		710			355	15			1220		492		320		305			16-31		50		12		100	22.5			46.78				1524
SWC620WD					620		1000			500	15			1360		555		380		340			10-38		55		12		100	25			83.76				2120
